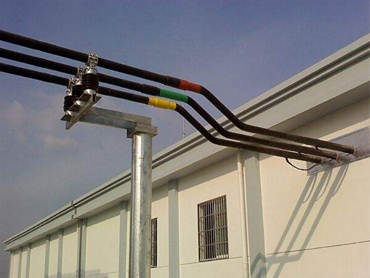

封闭母线(Enclosedbusbars或Closedbusbars)包括封闭母线和电缆母线,广泛应用于发电厂、变电站、工业和民用电源。
1.三相导体均匀分布在封闭的铝合金外壳圆筒中,减少了由于皮肤收集效应和相邻效应的损失以及复杂的更换黄铜栅网的屏蔽问题。
2.采用高导电率的敷设方法,起到断开闭合回路的作用,避免了环流造成的损失,减少了相间的短路电力。
3.三相母线的三个屏蔽网构成了星形布线的独立人工中性点。由于屏蔽网与地面绝缘,当系统出现单相接地短路故障时,不仅会大大降低接地电容的电流,使电弧容易熄灭。即使电弧重新点燃,也不会对正常相的电容进行重复充电,也不会产生过电压。
4.用于支撑母线的支撑母线的三个法兰板足以承受短路电源的冲击,使整个封闭母线组装成型,便于大规模生产,保证产品质量。
5.由于有屏蔽网和铝合金外壳双电磁屏蔽,可以大大减轻周围环境的电磁污染。
下面再学离相封闭母线和共相封闭母线。
金属外壳封闭母线可分为离相封闭母线和共相封闭母线。三门核电厂发电机至工厂变压器高压侧为封闭离相母线,工厂变压器低压侧至各中压母线,辅助变压器至中压母线为共相封闭母线。
一、离相封闭母线。
●采用金属外壳封闭母线的优点:
1.减少接地故障,避免相间短路。
2.减少母线周围钢结构的发热。
3.减少相间电动力。
4.母线关闭后,通常采用微正压运行,可防止绝缘结露,提高运行可靠性,为母线强制通风和冷却创造条件。
5.工厂成套生产封闭母线,施工安装简单,简化了对土建结构的要求,运行维护工作量小。
●全连式自冷离相封闭母线的结构特点:
全连式自冷相封闭母线主要由母线导体、外壳、绝缘子、金具、密封隔断装置、膨胀补偿装置、短路板、穿墙板、外壳支撑部件、各种设备柜及与发电机、变压器等设备的连接结构组成。由于母线较长,通常在制造商中制造几个部分。到达现场后,每段母线通过焊接或螺栓连接组装,与设备的连接通常用螺栓连接。每个相位母线导体由绝缘子支撑并关闭在各自的外壳中。
当母线导体通过电流时,外壳上会产生一个方向相反的感应电流,其值几乎等于母线导体通过电流。因此,整个母线的外壳本身需要在电气上连接,并且在 端。在断路板末端,三相外壳短路,形成三相外壳回路,使电流在三相外壳回路中循环。这样,外壳的磁场大大降低,对母线电流产生的磁场起到有效的屏蔽作用
与敞开式大电流母线相比,在电磁感应下产生的涡流和环流大大降低了周围的钢结构。
●离相封闭母线的防潮防结露措施:
当发电机停止或维护时,由于相关封闭母线未通过电流,环境潮湿空气侵入,可能导致冷凝,导致柱绝缘子绝缘下降,导致发电机压力绝缘电阻下降,严重甚至导致母线接地,因此封闭母线采取冷凝措施,通常可采取以下三种方式:
1)微正压装置。使用微正压装置向封闭母线输送热空气,以保持封闭母线的一定压力。其功能是保持母线的微正压,防止外界污染气体侵入,保持一定温度,防止受潮。运行一段时间后,需要解决密封老化等问题,以确保建立微正压,达到长期有效的防潮目的。
2)热风维护装置。可调温度调节装置控制的空间加热器安装在离相封闭母线内,以确保母线内的温度高于露点。当机组关闭时,使热元件通电,加热并驱动水分;此外,当发电机停止运行和维护时,输送一定的热空气以驱动水分。该装置不需要微正压,对封闭母线的密封程度要求不高,但也带来功耗大的缺点。
3)封闭循环模式。空气循环干燥装置用于从封闭母线中提取空气,并通过空气过滤器从外部补充少量空气。干燥后,再次送至封闭母线。这样,母线中的水分逐渐减少,相对湿度降低,露点湿度降低,以确保封闭母线不会暴露。
4)可手动或自动控制微正压装置和闭式循环装置。自动控制是当封闭母线内部压力不足或温度降低时,通过温度和湿度传感器采集的相关参数自动启动装置进行干燥空气,并保持封闭母线不暴露。当温度升高时,会自动停止微正压装置或闭式循环装置。
●大型机组离相封闭母线的技术要求。
1)应满足发电机及其辅助设备的自然环境和技术参数要求。
2)封闭母线的外壳应具有保护作用,防止人体和外部物体接触带电导体,防止大量灰尘和水分侵入外壳,降低绝缘水平。
3)封闭母线的主电路和分支电路为全连接电路,要求与相外壳各段有良好的电气连接,保持外壳电气连续性;短路板安装在电路的 端,形成三相外壳之间的封闭电路。外壳短路板应设置可靠的接地点。当母线通过电流时,外壳的感应电压不得超过24V。
4)封闭母线与设备之间的连接和长直段的连接,其导线采用编织线铜辫或铝叠片伸缩节,外壳采用橡胶伸缩套和铝波纹管作为补偿装置,补偿导线与外壳之间温度变化引起的位移,具有隔振作用。螺栓连接的导体接触面应镀银。对于电流大于3000A的母线,紧固件应采用非磁性材料,外壳与设备连接时应采用波纹管或活动套筒,外壳与设备外壳相互绝缘,避免母线外壳与设备外壳形成回路,使设备外壳通过循环过热。
5)在发电机引出端子与封闭母线的连接处安装隔氢装置,并在封闭母线的一侧安装排氢装置,以便于氢逃逸。封闭母线与发电机的连接端应配备密封隔离套管或盆腔绝缘子,以防止氢气泄漏,封闭母线外壳,防止空气或灰尘侵入,并安装在线氢气泄漏检测设备。
6)封闭母线的导体、接点、外壳等容易过热的部位,应设置测温装置,便于监测。
7)应设置防潮和防露措施。此外,在封闭母线的室内外穿墙处设置密封绝缘套管。当发电机停止或维护时,当离相封闭母线未通过电流或封闭母线温度明显变化时,应防止潮湿空气渗入环境。
8)封闭母线应防止共振。封闭母线支撑跨度,主母线不得大于10m。
●试验项目:
1.绝缘试验:采用2500V兆欧表,额定电压为15kV及以上全连式离相封闭母线,分相绝缘电阻不小于50MΩ。
2.交流耐压试验:20KV的额定电压,51KV的交流耐压试验电压,24KV的额定电压,53KV的交流耐压试验电压。
二、共相封闭母线。
●共箱封闭母线的结构特点。
三相母线位于金属封闭结构箱内,制造简单,成本低,维护方便,操作可靠。它们大多采用自然冷却。外壳采用多点接地方式,布置在主车间或主车间A的布置之外。缺点是布置位置大,现场安装工作量大。受外部环境条件影响较大,对操作和维护要求较高。如果维护不当,可能会受潮,影响封闭母线的绝缘水平,甚至造成相对或相间短路,造成严重的工厂用电事故。
●共箱封闭母线运行注意事项。
由于共相母线用于高压工厂工作变器低压侧与高压工厂工作母线或高压工厂公共母线电源断路器的连接,设备运行的故障性质与连接变压器的内部故障性质相同。一旦发生故障,故障电流将达到较高的水平。在运行过程中,必须保持共相母线的绝缘平必须保持在较高的水平。如果共相母线,由于有许多人孔,应密封严密,以避免由于负荷水平。冷热呼吸导致绝缘部件结灰或冷凝,操作条件恶化。
●试验项目
1.绝缘试验:采用2500V兆欧表,额定电压为6kV,常温封闭母线,分相绝缘电阻不小于6MΩ。
2.交流耐压试验:额定电压为6KV,交流耐压试验电压为32KV,交流耐压试验电压为43KV。
